MOTOSONIC 810
Mit dem ausgezeichneten Ultraschall-Tanksensor MOTOSONIC 810 erreichen Sie eine neue Dimension im Bereich der Tankinhaltsmessung.
Denn die Messung des Flüssigkeitsstandes im Tank erfolgt berührungslos mit der Ultraschall-Technologie und erzielt dabei unvergleichbar präzise Messergebnisse.
Der flexible MOTOSONIC 810 kann für die Messung von Flüssigkeitsständen unterschiedlichster Medien in jeder beliebigen Tankform eingesetzt werden.
Mehr Informationen erhalten Sie im Produktblatt:
Entdecken Sie jetzt unsere Ultraschall-Tanksensoren im MOTOMETER Shop:
Entdecken Sie jetzt unseren Shop für hochwertige Ultraschall-Tanksensoren. Vertrauen Sie auf unsere zuverlässige Technologie und sicheren Sie sich noch heute die besten Modelle. Jetzt zugreifen und die Bremsleistung optimieren!
- Produktübersicht & Links zum Shop
- Technische Informationen
- Produkt Informationen
- MOTOSONIC Zubehör Übersicht
Länge | Dämpfung | Kennlinie | Befestigung | Art. Nr. |
---|---|---|---|---|
460 mm | mittel | linear | 54 mm 5-Loch-Flansch | 608 043 1017 |
500 mm | mittel | linear | 54 mm 5-Loch-Flansch | 608 043 1007 |
541 mm | mittel | linear | 54 mm 5-Loch-Flansch | 608 043 1001 |
700 mm | schnell | linear | 54 mm 5-Loch-Flansch | 608 043 1013 |
810 mm | mittel | linear | 54 mm 5-Loch-Flansch | 608 043 1014 |

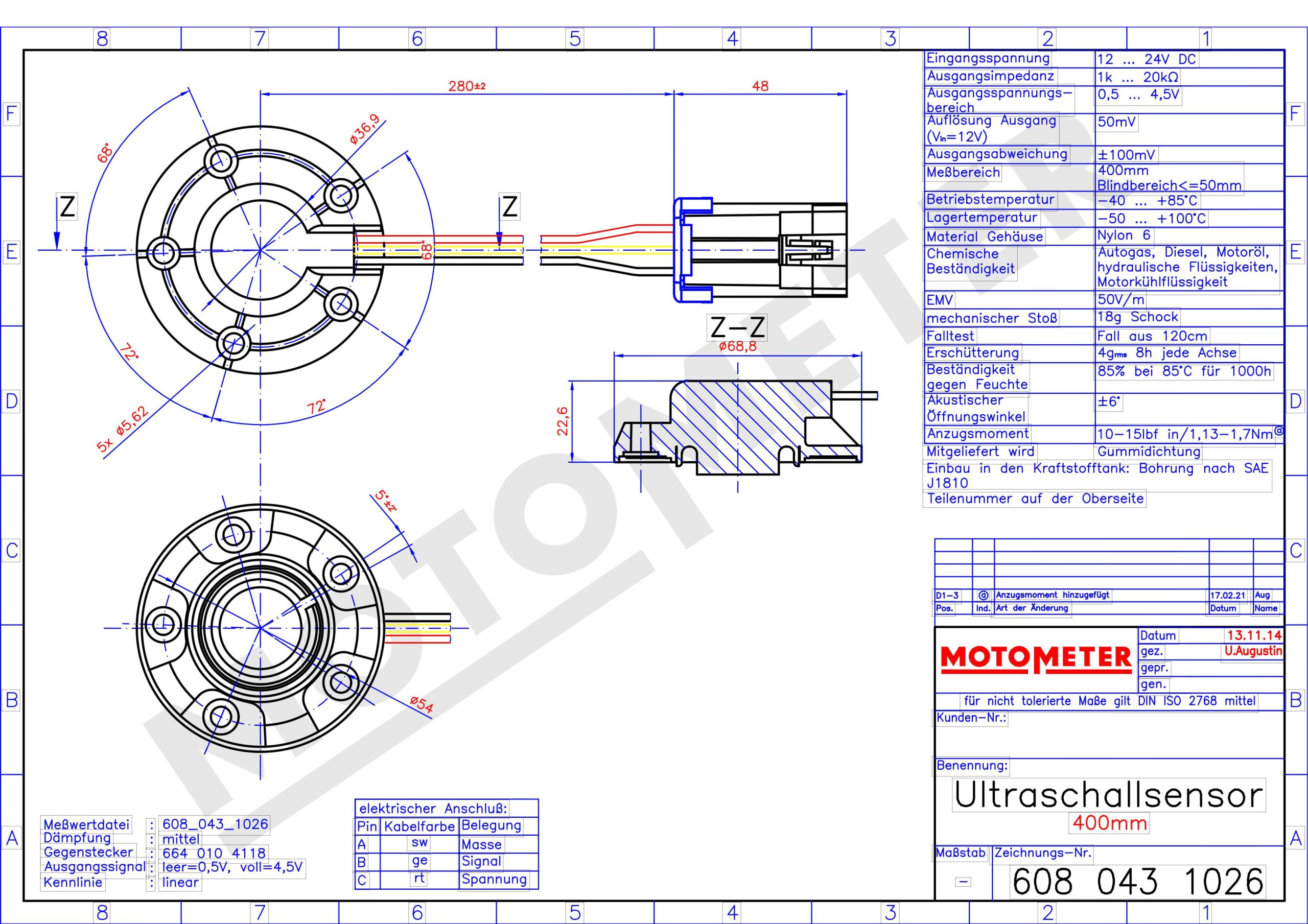

400 mm | mittel | linear | 54 mm 5-Loch-Flansch | 608 043 1026 |
810 mm | mittel | linear | 54 mm 5-Loch-Flansch | 608 043 1027 |
690 mm | mittel | linear | 54 mm 5-Loch-Flansch | 608 043 1033 |
810 mm | schnell | linear | 54 mm 5-Loch-Flansch | 608 043 1038 |
650 mm | schnell | linear | 54 mm 5-Loch-Flansch | 608 043 1039 |
600 mm | mittel | linear | 54 mm 5-Loch-Flansch | 608 043 1044 |
420 mm | mittel | linear | 54 mm 5-Loch-Flansch | 608 043 1051 |
580 mm | schnell | linear | 54 mm 5-Loch-Flansch | 608 043 1059 |
200 mm | mittel | linear | 54 mm 5-Loch-Flansch | 608 043 1115 |
MOTOSONIC 810 mit Drei-Drahtanschluss
Drei-Drahtanschluss: Ausgangssignal: 0,5 bis 4,5 Volt
Technische Informationen
Betriebsspannung: 10 bis 30 Volt
Ausgangssignal: 3-Draht: 0,5 bis 4,5 Volt (Ausgangsimpedanz 1k bis 20 kOhm)
Maximale Messlänge: 810 mm
Blindbereich: 50 mm
ESD-Sicherheit: 15 KV
Schockfestigkeit: 18 G Schock
Vibrationsfestigkeit: 4 G, 8 Stunden in allen 3 Raumrichtungen
Akustischer Kegel: 6 Grad
Umgebungstemperatur: -40 bis +85 °C
Mit dem Ultraschall-Tanksensor MOTOSONIC erreichen Sie eine neue Dimension im Bereich der Tankinhaltsmessung. Denn die Messung des Flüssigkeitsstandes im Tank erfolgt berührungslos mit der Ultraschall Technologie und erzielt dabei unvergleichbar präzise Messergebnisse.
Der flexible MOTOSONIC kann für die Messung von Flüssigkeitsständen unterschiedlichster Medien in jeder beliebigen Tankform eingesetzt werden.
MOTOSONIC generiert ein Ultraschallsignal, sendet es in Richtung der Flüssigkeitsoberfläche und misst die Laufzeit, welche die hochfrequente Schallwelle für die Strecke zwischen Sensor und Flüssigkeitsoberfläche hin und zurück benötigt. Ausgehend von der gemessenen Zeit und der Schallgeschwindigkeit kann die Entfernung zwischen Sensor und Flüssigkeitsoberfläche und damit der Tankinhalt berechnet werden.
Wichtig dabei ist, Tankform, Wellen auf der Oberfläche und mögliche Reflexionen im Tank bei der Berechnung zu berücksichtigen. Die Inhaltsmessung mit Ultraschall ist gegenüber anderen Tanksensoren eine sehr genaue Messung, da die Entfernung mit einer Genauigkeit von ±2,5 mm und eine Auflösung von 1,8 mm gemessen wird.
Darüber hinaus erfolgt die Messung ohne Kontakt zum Medium, so dass keine Abnutzungseffekte wie bei einer mechanischen Messung auftreten und die Lebensdauer des Sensors begrenzen. Die Befestigung erfolgt mit einem klassischen 54 mm 5-Loch-Flansch oder einem 80 mm 6-LochFlansch Adapter, es können aber auch andere Flanschformen realisiert werden. Der elektrische Anschluss erfolgt über einen Delphi-Stecker. Tankinhalte unterschiedlichster Tankformen können anhand von einer im Sensor gespeicherten Stützwerttabelle selbst mit einfachen Anzeigen exakt wiedergegeben werden.
Produkt | Befestigung | Artikel Nummer |
---|---|---|
MOTOSONIC, Tank Flansch Adapter, Spacer | 54 mm 5-Loch-Flansch | 608 044 0003 |
Montageset LK 80/54 mm für MOTOSONIC | 54 mm 5-Loch-Flansch | 608 044 1004 |
Zubehör Kit mit Schwimmer für MOTOSONIC | 54 mm 5-Loch-Flansch | 608 044 1005 |
Spezielle Wünsche? Wir liefern kundenspezifische Lösungen!
Neben den aufgeführten standardmäßigen Ultraschall-Tanksensoren können wir Ihnen gerne kundenspezifische Lösungen anbieten. Kontaktieren Sie uns dazu ganz einfach mit Ihren Anforderungen über den nebenstehenden Button:
