MCA 232

Pikto
MCA 232

Das MCA 232 ist mehr als nur eine Anzeige – sie ist ein maßgeschneiderter Begleiter für Ihre individuellen Anforderungen. Mit der Möglichkeit, bis zu acht individuell wählbare Kontrollleuchten oder sechs Kontrollleuchten und zwei Taster zur Einstellung der Displayansicht zu integrieren, bietet Ihnen unser Produkt eine flexible Lösung für vielfältige Anwendungen.

Dank der Unterstützung sowohl des CAN-Bus als auch analoger Eingänge können sämtliche Signale auf dem integrierten LC-Display in verschiedenen Formaten angezeigt werden – sei es als Bargraph, Wertefeld oder sogar als Bitmaps. Entdecken Sie jetzt die vielseitigen Möglichkeiten des MCA 232 und optimieren Sie Ihre Prozesse effizienter denn je!

Kontaktieren Sie uns jetzt, um mehr über das MCA 232 zu erfahren und Ihre individuelle Lösung zu finden!

Alle wichtigen Daten zu unserem MCA 232:

Die wichtigsten Eigenschaften auf einen Blick
  • 1 CAN – Eingang
  • 2 Schaltausgänge
  • 6 digitale Eingänge
  • 3 analoge Eingänge
  • 1 Frequenzeingang
  • Bis zu 8 LED-Kontrollleuchten
  • Programmierbares, hochauflösendes, monochromes LC-Display
  • RGB LCD-Hinterleuchtung für Statusmeldungen
Zentralstecker
  • 20 poliger Stecker der Firma Tyco
  • Stecker stehend auf Leiterplatte verlötet
  • Stecker TYCO 1-174957-1, Buchse TYCO 1-173851-1
  • Inklusive Arretierung und Verpolschutz
  • Anschluss-Klemme 15, 58 und 31
  • 6 Schalteingänge (+ oder – schaltend)
  • 1 Frequenzeingang
  • 3 analoge Eingänge (U, I, R)
  • 1 CAN 2.0 B Eingang
Weitere Besonderheiten
  • 1 unabhängige CAN-Schnittstellen unterstützt Standard SAE J1939
  • Protokollstandard 2.0B (11-Bit-, 29-Bit-Identifier)
  • Übertragungsrate: konfigurierbar bis 1 Mbit/s
  • Kratzfeste Frontfolie aus Polyesterharz, im Dead Front Design, von hinten bedruckt
  • Ultra helle SMD–Leuchtdiode
  • PWM Ansteuerung der Kontrollleuchten
  • Tag- und Nachtdesign
  • Check Control beim Einschalten (3 Sekunden)
Elektrische Spezifikationen
Nennspannung: 12 Volt / 24 Volt
Betriebsspannung: 8…36 Volt
CAN: 2.0 B (ISO 11898)
Baudrate: 100 kbit-1 Mbit
Mechanik
  • Betriebstemperatur: -40 bis +85 °C
  • Schutz: Überlastgeschützt, kurzschlussfest und verpolgeschützt
  • Schutzklasse: IP67 (frontseitig); IP40 (rückseitig)
  • EMV-Verträglichkeit: EN 12895; DIN 40839-1; EN 13309
  • Abmessungen: Einbaudurchmesser 80 mm; Einbautiefe 40 mm; Blendenüberstand 3,5 mm
  • Beständigkeit gegen Öle, Hydrauliköle, Fette, Kraftstoffe, Alkohol, Kalkwasser, sowie alle gängigen Bioöle und Biokraftstoffe.
  • Salznebel- und Salzsprühfestigkeit: DIN 50021 – SS
  • Schockfestigkeit: Fallen (mit Verpackung) aus 1 m Höhe
  • Vibrationsfestigkeit: 60068-2
  • Dauerhafte Form-, Lage- und Alterungsbeständigkeit gegen hohe UV-Strahlung DIN 755220
Die wichtigsten Eigenschaften auf einen Blick
  • 1 CAN – Eingang
  • 2 Schaltausgänge
  • 6 digitale Eingänge
  • 3 analoge Eingänge
  • 1 Frequenzeingang
  • Bis zu 8 LED-Kontrollleuchten
  • Programmierbares, hochauflösendes, monochromes LC-Display
  • RGB LCD-Hinterleuchtung für Statusmeldungen
Zentralstecker
  • 20 poliger Stecker der Firma Tyco
  • Stecker stehend auf Leiterplatte verlötet
  • Stecker TYCO 1-174957-1, Buchse TYCO 1-173851-1
  • Inklusive Arretierung und Verpolschutz
  • Anschluss-Klemme 15, 58 und 31
  • 6 Schalteingänge (+ oder – schaltend)
  • 1 Frequenzeingang
  • 3 analoge Eingänge (U, I, R)
  • 1 CAN 2.0 B Eingang
Weitere Besonderheiten
  • 1 unabhängige CAN-Schnittstellen unterstützt Standard SAE J1939
  • Protokollstandard 2.0B (11-Bit-, 29-Bit-Identifier)
  • Übertragungsrate: konfigurierbar bis 1 Mbit/s
  • Kratzfeste Frontfolie aus Polyesterharz, im Dead Front Design, von hinten bedruckt
  • Ultra helle SMD–Leuchtdiode
  • PWM Ansteuerung der Kontrollleuchten
  • Tag- und Nachtdesign
  • Check Control beim Einschalten (3 Sekunden)
Elektrische Spezifikationen
Nennspannung: 12 Volt / 24 Volt
Betriebsspannung: 8…36 Volt
CAN: 2.0 B (ISO 11898)
Baudrate: 100 kbit-1 Mbit
Mechanik
  • Betriebstemperatur: -40 bis +85 °C
  • Schutz: Überlastgeschützt, kurzschlussfest und verpolgeschützt
  • Schutzklasse: IP67 (frontseitig); IP40 (rückseitig)
  • EMV-Verträglichkeit: EN 12895; DIN 40839-1; EN 13309
  • Abmessungen: Einbaudurchmesser 80 mm; Einbautiefe 40 mm; Blendenüberstand 3,5 mm
  • Beständigkeit gegen Öle, Hydrauliköle, Fette, Kraftstoffe, Alkohol, Kalkwasser, sowie alle gängigen Bioöle und Biokraftstoffe.
  • Salznebel- und Salzsprühfestigkeit: DIN 50021 – SS
  • Schockfestigkeit: Fallen (mit Verpackung) aus 1 m Höhe
  • Vibrationsfestigkeit: 60068-2
  • Dauerhafte Form-, Lage- und Alterungsbeständigkeit gegen hohe UV-Strahlung DIN 755220

Optimieren Sie Ihre Prozesse mit dem MCA 232: persönliche Beratung und Bestellung heute!

Entdecken Sie die revolutionäre Leistungsfähigkeit des MCA 232 und revolutionieren Sie Ihre Arbeitsabläufe noch heute! Unser erfahrenes Team steht Ihnen zur Seite, um Ihnen bei Fragen zu helfen und maßgeschneiderte Lösungen für Ihre Anforderungen zu entwickeln. Kontaktieren Sie uns jetzt für eine persönliche Beratung und bestellen Sie Ihre MCA232 noch heute!

Top Ausbildung in Pforzheim zu vergeben

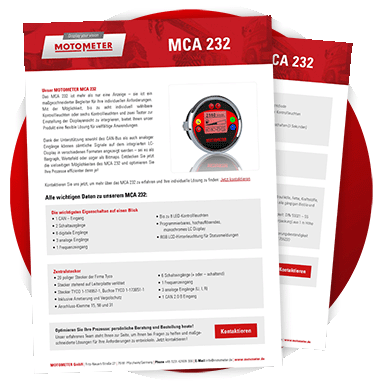

Bereit, alle wichtigen Informationen auf einen Blick zu erhalten? Holen Sie sich jetzt das umfangreiche Produktblatt für unsere CAN-fähige Multifunktionsanzeige MCA 232!
