MCA 350

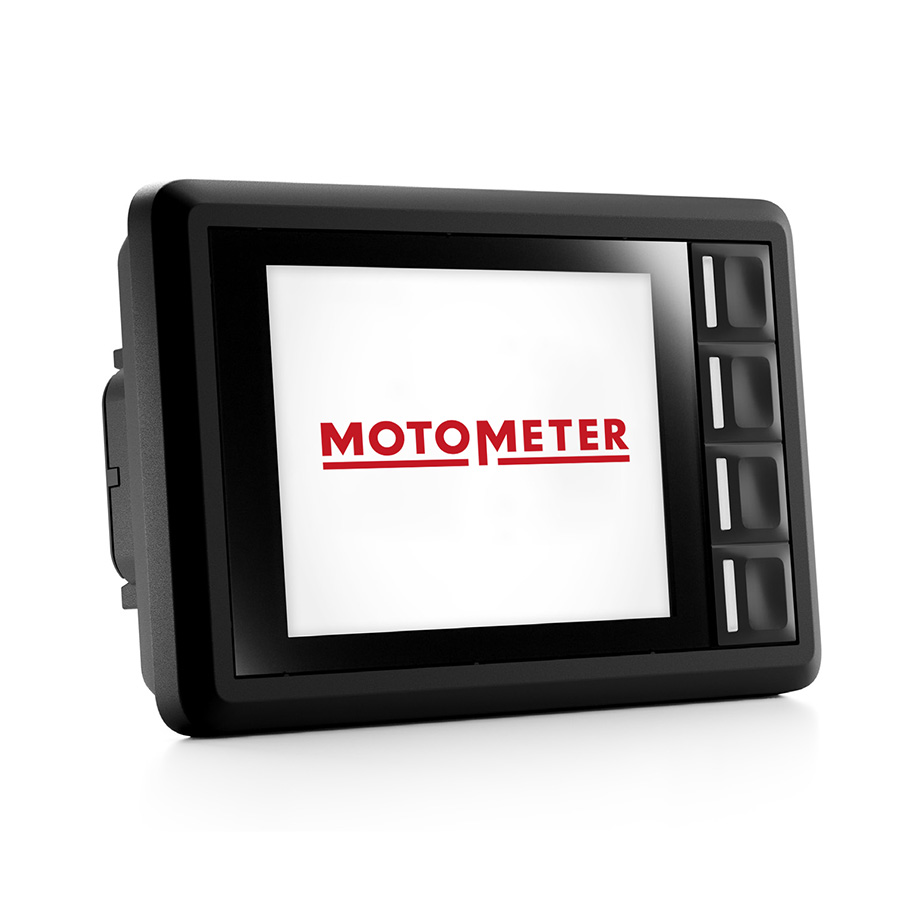

Entdecken Sie das MCA 350 – Ihr zuverlässiges 3,5-Zoll-Farbdisplay mit Linux-Betriebssystem. Entdecken Sie die Vielseitigkeit unserer offenen LinX-Softwareplattform, die leistungsstarke Tools für die Anwendungs­entwicklung bietet. Entscheiden Sie sich für die Entwicklung Ihrer grafischen Benutzeroberfläche mit Qt und profitieren Sie von einem QVGA-Hochhelligkeitsdisplay sowie hardwarebeschleunigter 2D-, 3D- und Vektorgrafik für die schnelle Gestaltung hochwertiger Benutzeroberflächen. Dank der 4 frei konfigurierbaren, beleuchteten Softkeys können Bediener effizient mit dem System interagieren.

Der MCA 350 bietet multifunktionale Fähigkeiten und kann als Instrumenten­anzeige, Maschinen­steuerungs-HMI, elektronisches Handbuch und vieles mehr verwendet werden. Nutzen Sie unsere fortschrittlichen grafischen Funktionen und multifunktionalen Möglichkeiten, um eine platzsparende Benutzeroberfläche zu entwickeln und Kosten sowie den Platzbedarf in Ihrer Bedienerumgebung und Kabine zu reduzieren.

Bereit für die Revolution in der Benutzeroberfläche? Kontaktieren Sie uns jetzt für eine Bestellung und ein individuelles Angebot!

Die technischen Daten zu unserem MCA 350:

Kernel
Hauptprozessor: Freescale i.MX6 SoloX
Coprozessor: Führt Wachhund-Funktionen zur Kontrolle der Integrität des Produkts aus, für erhöhte Zuverlässigkeit und Sicherheit.
Speicher 2GB: eMMC-Flash für Betriebssystem und Anwendungen.
RAM: 512 MB SDRAM
GPU: Integrierte Grafikverarbeitungseinheit unterstützt hardwarebeschleunigte 2D-, 3D- und Vektorgrafiken.
Display
Typ: TFT mit LED-Hintergrundbeleuchtung.
Abdecklinse: Glas mit blendfreier Behandlung.
Größe und Auflösung: 3,5″ QVGA, 320240 Pixel
Farbtiefe: 18 Bit
Kontrastverhältnis: 1000:1
Helligkeit: 520 Cd/m²
Dimmung: Dimmung von 0 bis 100 %. Die Dimmung kann manuell über die Softkeys oder aus der Softwareanwendung heraus gesteuert werden.
Hmi
Soft Keys: 4 Softkeys, konfigurierbar. Softkeys können als Funktionstasten für die GUI, zur Steuerung von Ein/Aus, zur Steuerung der Displayhelligkeit usw. verwendet werden. Hintergrundbeleuchtungsanzeigen mit individueller Ein-/Aus-Funktion.

Summer: Konfigurierbarer Summer für Alarme und Benachrichtigungen.

Interfaces
CAN: 1x CAN, physikalische Schicht ISO11898 2.0B und J1939-11. Bitrate konfigurierbar 20 kbps – 1 Mbps.
Ethernet: 1x Ethernet. 10/100 Base-T.
USB: 1x USB 2.0. Eingänge: 4 konfigurierbare Eingänge (Spannung 0-5V, resistiv, Frequenz, digital mit PU/PD). 3 analoge Eingänge, Spannung 0-5V.
Ausgänge: 2 konfigurierbare Ausgänge, Low-Side-Typ, 1A. Kann für kontinuierlichen Treiber oder PWM-Ausgang verwendet werden.
Stromversorgung: 12 oder 24 VDC Nennspannung. Spannungsbereich 6-32 VDC.
Schlüsselschalter: 1x Schlüsselschalter-Eingang, für Start-/Abschaltung.
Software
Betriebssystem: Linux
Software-Anwendungsplattform: LinX Software Suite, Basispaket. Erweiterungsmodule verfügbar, z.B. CODESYS.
CCAUX API: Energieverwaltung, Diagnose, Konfiguration von Start- und Ruhezustandsverhalten, Tastenkonfiguration, LED-Steuerung, Summer usw.
Umgebung
IP-Klasse: IP66 und 67
EMV-Konformität: 2004/108/EG, ISO 14982:2009, ISO 13309:2010, ISO 13766-1:2018
Vibrationen: 0,02 g²/Hz, 5-500Hz 3x3h
Schock: ±50 g /11ms ±3 x3, insgesamt 18 Stöße
Temperaturbereich (°C): -20°C bis +70°C (Betrieb*), -30°C bis +80°C (Lagerung)
Gehäuse
Gehäusematerial: Kunststoff PBT+P
Mechanische Installation: Bündig-/Panelmontage oder Montage auf Ständer/Arm mit Diamantplatte. Anschlüsse: 2 x Deutsch DTM06-12 Steckverbinder
Größe und Gewicht

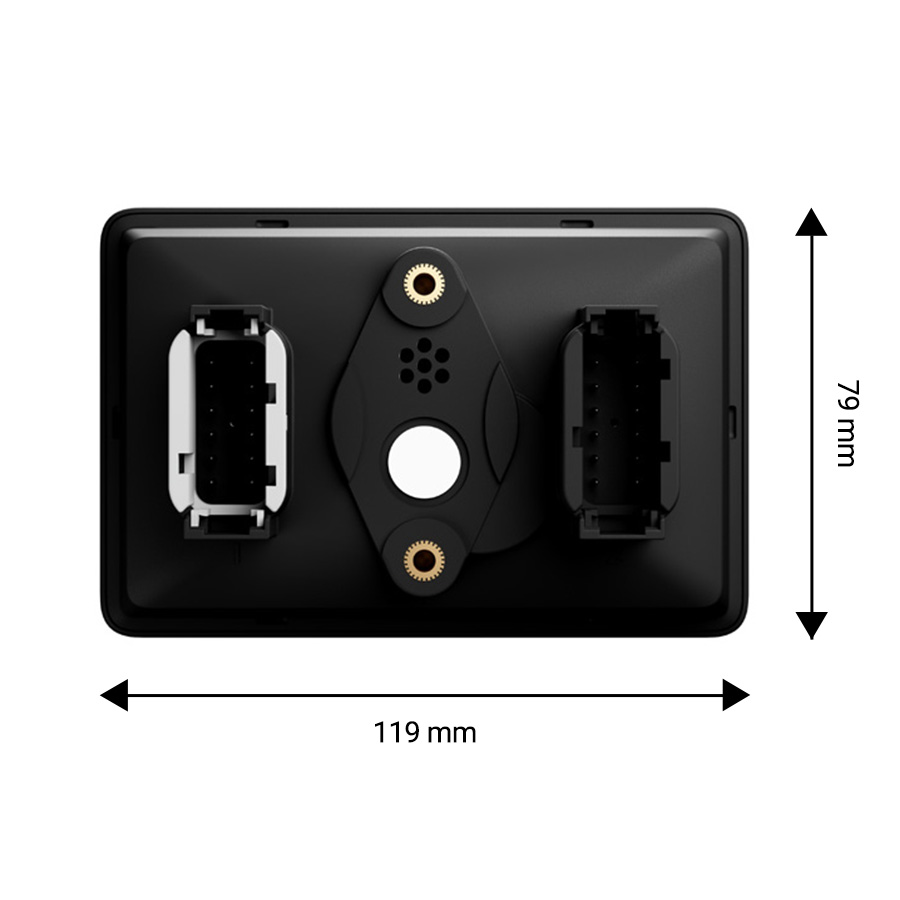

B x H x T (mm): 119 x 79 x 48 Gewicht (kg): 0,25

Optimale Lösungen mit dem MCA 350 – Kontaktieren Sie uns jetzt für Bestellungen und individuelle Angebote!

Für Bestellungen, individuelle Angebote und Beratungen zu unserem MCA 350 stehen wir Ihnen gerne zur Verfügung. Kontaktieren Sie uns über unser Kontaktformular, um Ihr MCA 350 zu bestellen oder um ein individuelles Angebot und Beratung von unserem erfahrenen Team zu erhalten.

Top Ausbildung in Pforzheim zu vergeben

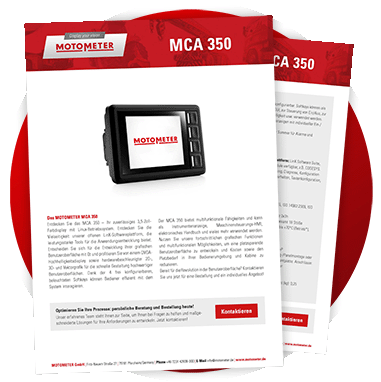

Alle Details zum MCA 350 auf einen Blick: Jetzt das Datenblatt herunterladen!

Holen Sie sich jetzt das vollständige Datenblatt für unseren MCA 350 und erhalten Sie alle wichtigen Informationen zu unserem Produkt. Optimieren Sie die Leistung Ihres Systems – Klicken Sie hier, um das Datenblatt herunterzuladen und den ersten Schritt zu mehr Effizienz mit dem MCA 350 zu machen!
