Druckgeber

Druckgeber werden bei Fahrzeugen und Maschinen eingesetzt, um den Druck von Öl oder Luft zu erfassen und das Messergebnis an eine Druckanzeige weiterzuleiten. Die MOTOMETER Druckgeber sind in Druckbereichen von 0 bar bis 25 bar verfügbar. Der Druckgeber wird eingeschraubt. Der anliegende Druck verändert ein im Gehäuse integriertes Potentiometer, das mechanisch beeinflusst wird. Der Betrieb ist in einem 12 Volt oder in einem 24 Volt Bordnetz möglich. Die Sensoren sind 1-polig, massefrei sowie 1-polig über Masse mit Warnkontakt lieferbar.

Kompatibel zu MOTOMETER Druckanzeigen der Baureihen:
644 001 xxxx
644 060 xxxx

Entdecken Sie jetzt unsere Druckgeber im MOTOMETER Shop:

Entdecken Sie jetzt unsere Produktauswahl und erleben Sie präzise Druckmessung in Perfektion mit unseren Druckgebern! Besuchen Sie unseren Shop und finden Sie die perfekte Lösung für Ihre Anforderungen.

Druckbereich Gewinde Anschluss Art. Nr.
0 – 5 bar M10 x 1k Rändelmutter M4 675 002 1001
0 – 5 bar M14 x 1,5 Rändelmutter M4 675 002 1037
0 – 10 bar M12 x 1,5 Rändelmutter M4 675 002 1003
0 – 10 bar 1/8“ – 27 NPTF Rändelmutter M4 675 002 1004
0 – 10 bar M14 x 1,5 Rändelmutter M4 675 002 1012
Druckbereich Gewinde Anschluss Art. Nr.
0 – 5 bar M10 x 1k massefrei Rändelmutter M4 675 003 1016
0 – 10 bar M10 x 1k massefrei Rändelmutter M4 675 003 1008
0 – 10 bar M14 x 1,5 massefrei Rändelmutter M4 675 003 1010
0 – 25 bar 1/8“ – 27 NPTF massefrei Sechskantmutter M4 675 003 1014
0 – 25 bar M14 x 1,5 massefrei Sechskantmutter M4 675 003 1027

Beim Druckgeber mit Warnkontakt wird bei Unterschreitung des definierten Druckes zusätzlich ein elektrischer Kontakt geschlossen, der ein Warnsignal abgibt. Der Druckbereich liegt zwischen 0 bar und 10 bar; der Warnkontakt liegt je nach Ausführung zwischen 0,25 bar und 5,2 bar.
Kompatibel zu MOTOMETER Druckanzeigen der Baureihen: 644 001 xxxx, 644 060 xxxx



Druckbereich Warnkontakt Gewinde Anschluss Art. Nr.

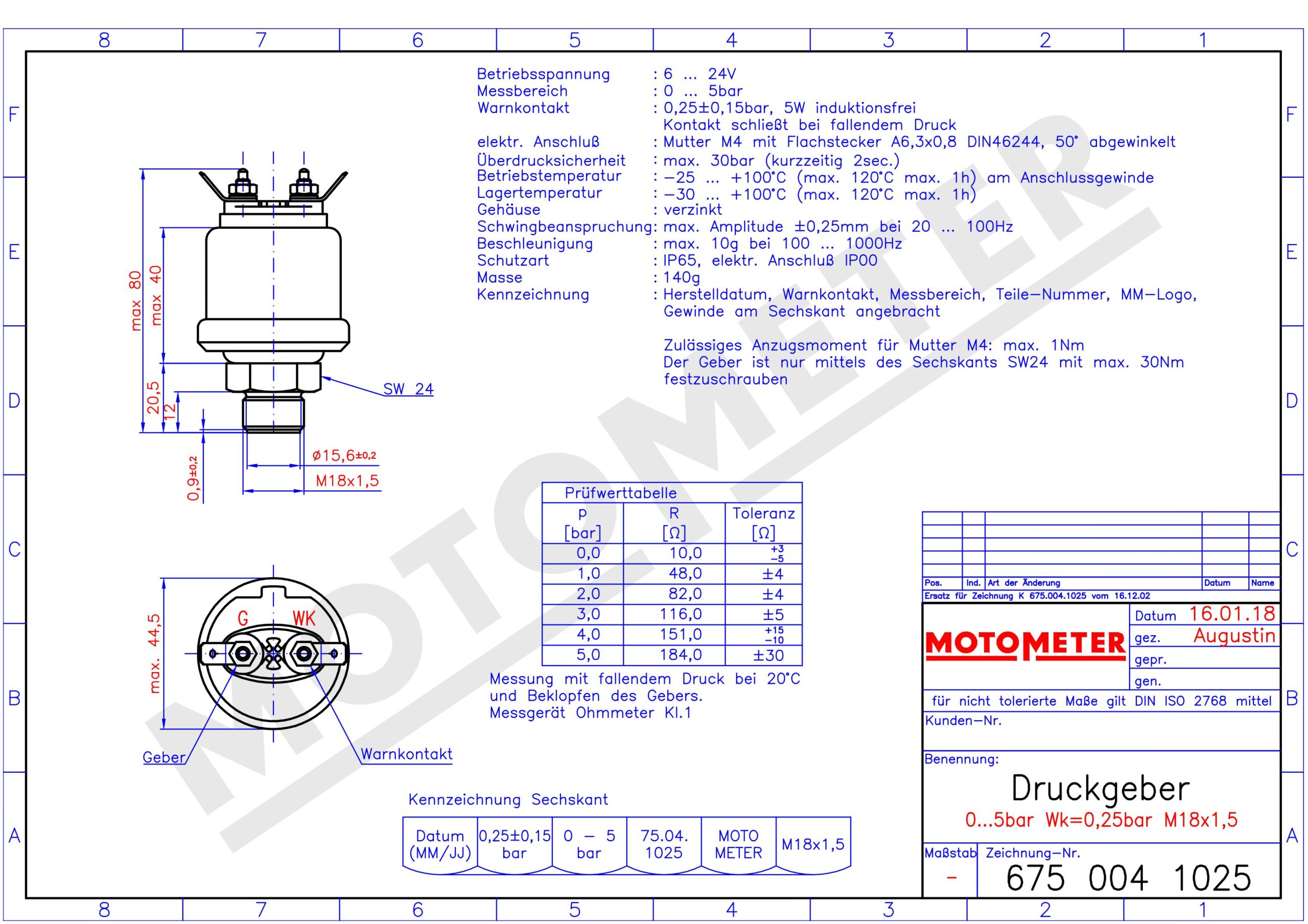

0 – 5 bar 0,25 bar M18x1,5 A 6,3 x 0,8 675 004 1025
0 – 5 bar 0,25 bar M10x1k Rändelmutter M4 675 004 1006
0 – 5 bar 0,25 bar M18x1,5 Rändelmutter M4 675 004 1051
0 – 5 bar 0,5 bar M18x1,5 Rändelmutter M4 675 004 1003
0 – 5 bar 0,5 bar M10x1k Rändelmutter M4 675 004 1005
0 – 5 bar 0,5 bar M14 x 1,5 A 6,3 x 0,8 675 004 1050
0 – 5 bar 0,6 bar M10x1k Rändelmutter M4 675 004 1009
0 – 5 bar 0,7 bar M10x1k Rändelmutter M4 675 004 1007
0 – 5 bar 0,9 bar 1/8“ – 27 NPTF Rändelmutter M4 675 004 1043
0 – 5 bar 5,2 bar M10 x 1k Rändelmutter M4 675 004 1001
0 – 10 bar 0,5 bar M10 x 1k Rändelmutter M4 675 004 1002
0 – 10 bar 0,5 bar M18 x 1,5 Rändelmutter M4 675 004 1004
0 – 10 bar 0,5 bar M14 x 1,5 Rändelmutter M4 675 004 1023
0 – 10 bar 0,6 bar M18 x 1,5 Bajonett 675 004 2002
0 – 10 bar 0,7 bar M14 x 1,5 Rändelmutter M4 675 004 1024
0 – 10 bar 0,75 bar M10 x 1k A 6,3 x 0,8 675 004 1011
0 – 10 bar 0,8 bar 1/8“ – 27 NPTF Rändelmutter M4 675 004 1038
0 – 10 bar 0,9 bar M10 x 1k Rändelmutter M4 675 004 1012
0 – 10 bar 1,5 bar M12 x 1,5 Rändelmutter M4 675 004 1018
0 – 10 bar 2,0 bar M10 x 1k Rändelmutter M4 675 004 1013
0 – 10 bar 5,2 bar M12 x 1,5 Bajonett 675 004 2004

Spezielle Wünsche? Wir liefern kundenspezifische Lösungen!

Neben den aufgeführten standardmäßigen Ultraschall-Tanksensoren können wir Ihnen gerne kundenspezifische Lösungen anbieten. Kontaktieren Sie uns dazu ganz einfach mit Ihren Anforderungen über den nebenstehenden Button:
